四、隐臂式固定煤粉取样装置工作原理
1、取样工作原理

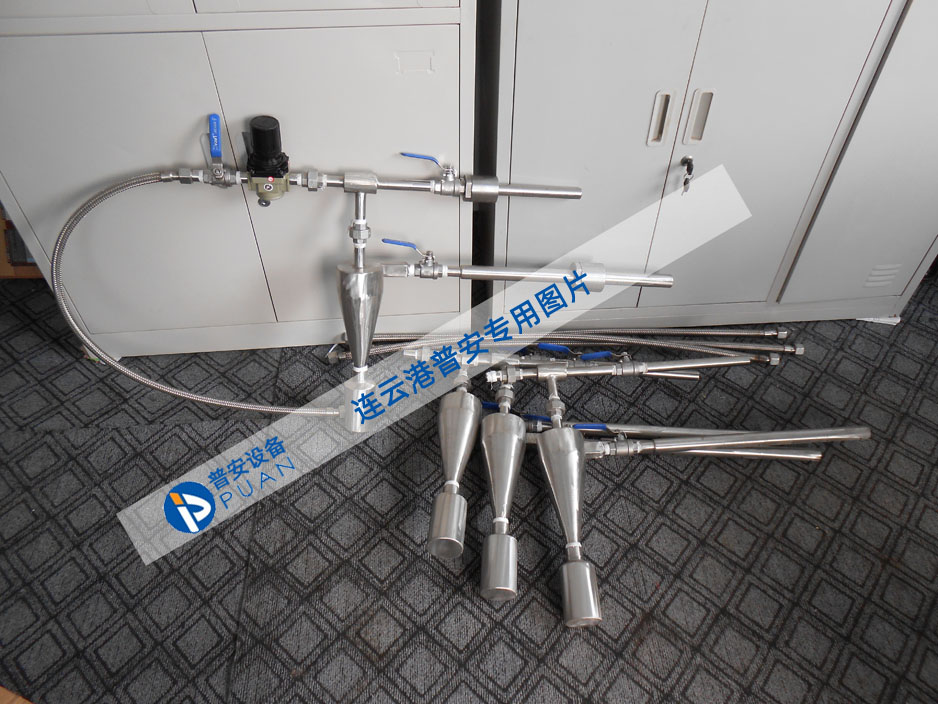

隐臂式固定煤粉取样装置是利用负压抽吸和旋风分离原理将气粉混合物从煤粉管道中抽吸出并进行固气分离而研制成功的。取样过程中，取样管为展开伸入煤粉管道中，所有阀门为开启状态，当压缩空气从出气管道经过射器抽气器，其射流作用必然导致旋风分离器、取样管、取样瓶等部件产生负压，促使煤粉管道中的气粉混合物沿取样管进入取样装置，气粉混合物在旋风分离器中进行固气分离，分离出的煤粉落入旋风分离器下面的取样瓶中，气体则被压缩空气抽吸从新送如煤粉管道中，整个操作过程对工作场所不产生污染。取样前对压缩空气调压阀进行调整，可实现等速取样，使取出的煤粉样品具有代表性。（压缩空气压力一般不超过0.1Mpa）。
2、防堵措施
设备使用过程中可以用压缩空气对取样管进行吹扫，防止取样管被煤粉堵塞。
3、 防磨措施
不取样时，取样管隐藏在外壳体中，置于煤粉管道外。取样时扳动取样操作杆，将取样管展开于煤粉管道中，取样口对着煤粉气流来向，开启所有阀门开始取样。取样完毕，扳动取样操作杆将取样管隐藏在外壳体中置于煤粉管道外，避免煤粉气流对取样管的冲刷，达到防磨目的。
五、隐臂式固定煤粉取样装置操作程序
1、取样
取样前所有阀门为关闭状态，首先开启压缩空气控制阀6；根据压力表显示调整压缩空气调压阀7将压缩空气压力调节到所需压力范围。扳动取样操作杆10；将取样管展开与煤粉管道中；开启吹扫阀9；开启取样阀11；取样开始，取样2~4分钟；关闭压缩空气控制阀6、吹扫阀9、取样阀11；扳动取样操作杆10；将取样管隐藏在外壳体13中；取下取样瓶2；将煤粉样品取出并将取样瓶放回原处注意接口处的密封。
2、吹扫
开启压缩空气控制阀6；关闭吹扫阀9；开启取样阀11；压缩空气将通过取样阀11吹扫取样管。

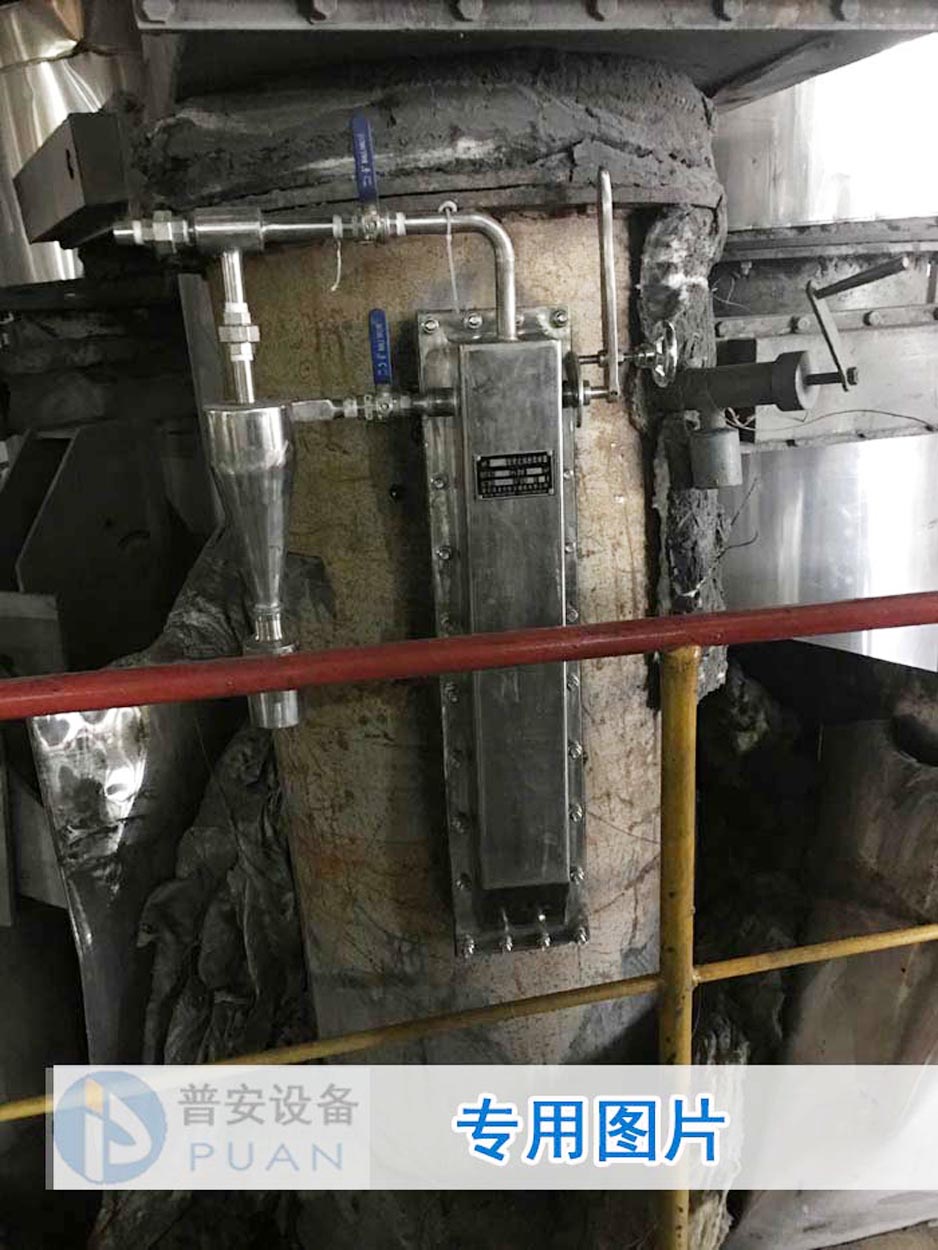

六、隐臂式固定煤粉取样装置安装要求
1、现场需提供0.4—0.6Mpa压缩空气。
2、该设备是垂直安装在煤粉管道上具操作平台1000—1500mm处，向下开XXX×40mm（长×宽）（具体尺寸按煤粉管道参数计算）的安装孔，焊接安装法兰固定外壳体。
七、隐臂式固定煤粉取样装置订货须知
1、 订货时提供煤粉管道直径、壁厚。
2、 操作方式（电动、手动）。
八、隐臂式固定煤粉取样装置 型号说明
型号：MF-XXX，MF是煤粉的代号，XXX煤粉管道直径

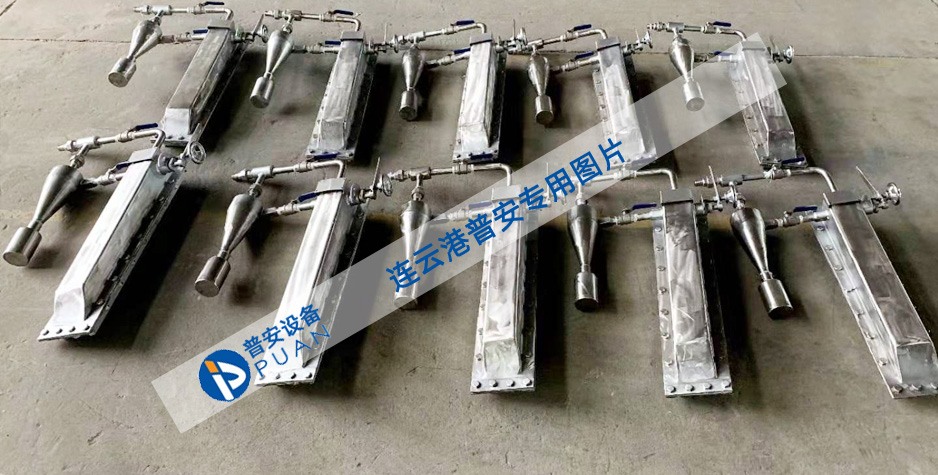

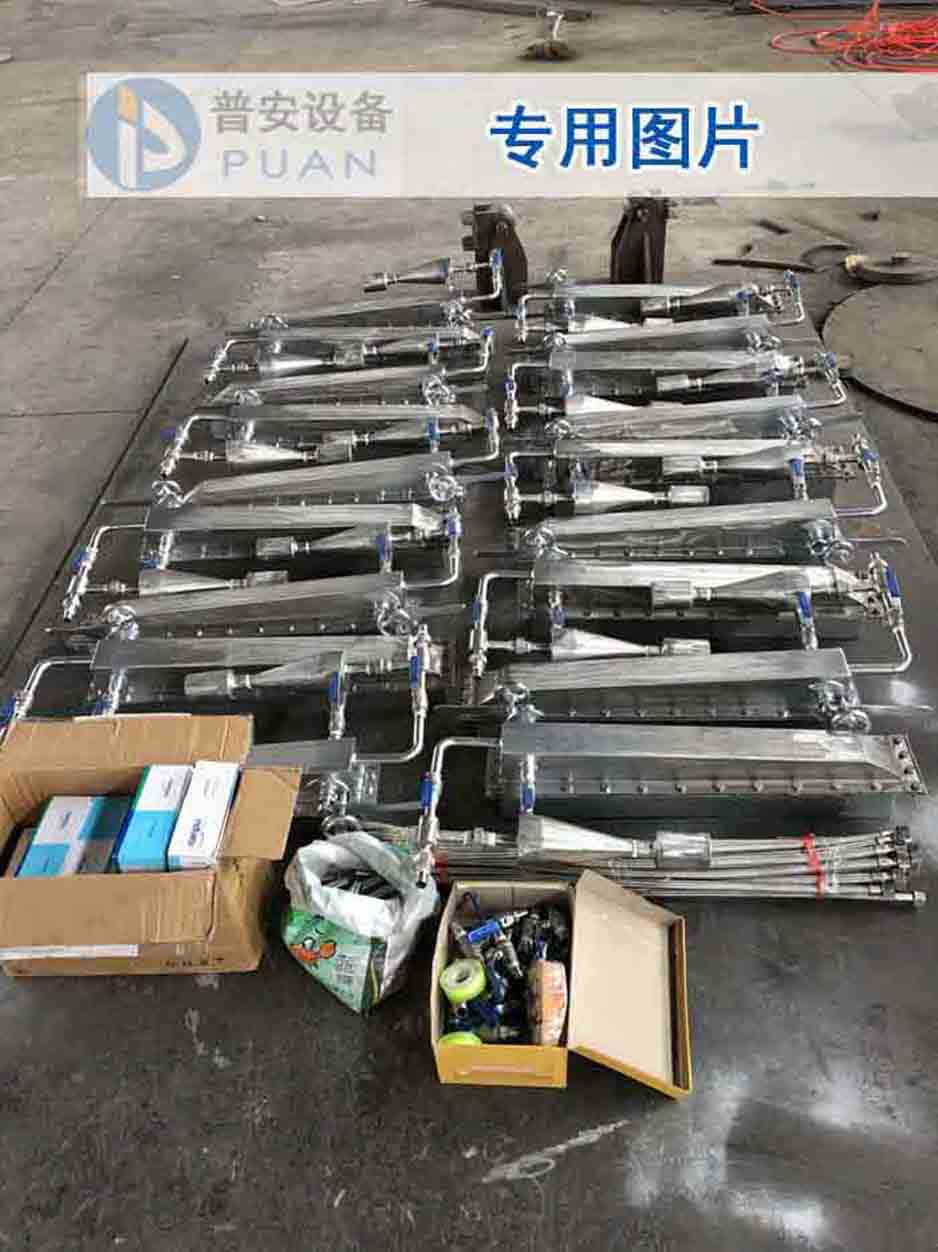

九、隐臂式固定煤粉取样装置产品外形图
隐臂式固定煤粉取样装置外形图
1、取样管 2、取样瓶 3、旋风分离器 4、连接活接头 5、进汽短管 6、压缩空气控制阀 7、压缩空气调压阀 8、射器抽气器 9、吹扫阀 10、取样操作杆 11、取样阀 12、定位手轮13、外壳体
隐臂式固定煤粉取样装置安装示意图
1、压缩空气调压阀 2、旋风分离器 3、取样操作杆 4、连接活接头5、定位手轮6、取样瓶7、隐藏时的取样管8、外壳体9、安装法兰10、多个取样点11、取样时的取样管12、煤粉管道
