一、滤水器用途 :
反冲式滤水器安装在电站、化工、印染、造纸等各种行业的供用水管道上,主要适用于Dg100mm以下的管道,从而可代替二次滤网,节约开支,并具有如下优点;
1、结构紧凑,占有空间位置小,安装布置灵活方便,有标准结构供用户选用,也可按用户的现场布置条件进行专门设计。
2、排污效果好:该产品设计采用固定分格网芯、分区局部强化反冲洗和步进旋转排污斗的新型结构。
3、运行水阻小,过滤的流量大精度高。

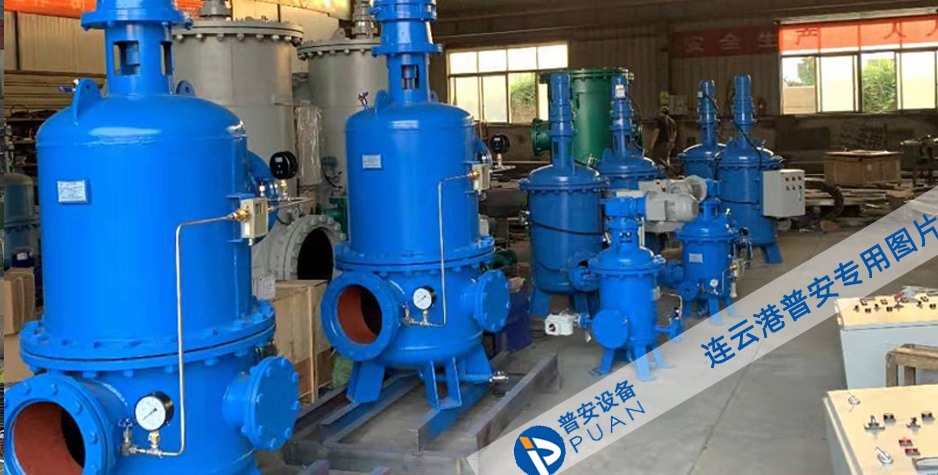

二、滤水器结构:
本滤水器是由 ①转动抽 ②定位杆 ③支架壳体 ④网芯 ⑤进水口 ⑥出水口 ⑦排污口等组成。
一般水质为淡水型的,滤网和内部主要部件为不锈钢材质。海水等强酸碱型的建议接触介质的部件采用特殊不锈钢材质。
三、滤水器工作原理
滤水器接入管道系统后,水就会从进水口进入滤水器,过滤后的水从出水口流出,当水中杂质通过网芯时,由于体积大于网芯孔,而衩截留在网芯上,当聚积到一定数量时,即造成进水口和出水口有一定压差。这时可转动网芯进行轮次自动反冲洗,使水流垂直冲刷滤网内的污物,排污迅速彻底;因网芯结构独特,避免了相邻正向水流的干扰,杂质将会全部从排污口自行排出。如此循环往复。
如用户选型为电动滤水器,则当杂质聚积到一定数量时,利用冷却水进出水管之间差压信号来开启电动排污阀,对附着在网芯内侧壁面上的杂质污物反向冲洗,经由排污斗、排污管路和排污阀门排入冷却水出水管中。排污斗步一进旋转,依次对准球面网芯每一分格壁面,进行反冲洗。

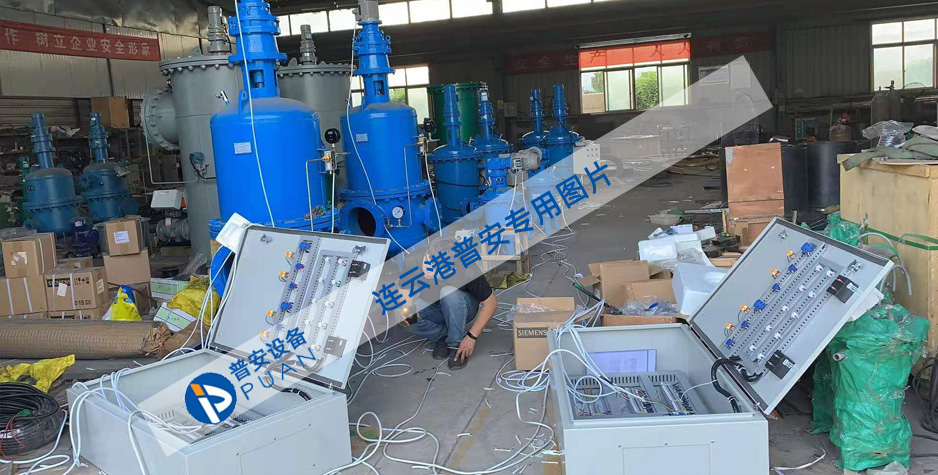

本反冲洗工业滤水器可替代二次滤网的小型滤水器,可任意选定精度,且体积小,造价低,一般情况下,不须增加动力源,只需采用手动,手柄按产品上所标的定点位置依次转动,滤水器内部的几个过滤室可逐一清洗,从而达到自动反冲过滤水中杂质的目的。电控系统操作模式分为自动控制模式、手动控制模式和电动控制模式三种。
四、滤水器技术参数
FZLQ系列全自动滤水器参数表
|
型号/规格
|
口径
DN
|
流量
M3/H
|
排污管口径
DN
|
减速机功率
kw
|
排污电机功率
KW
|
FZLQ-M-40
|
40
|
14
|
25
|
0.37
|
0.05
|
FZLQ-M-50
|
50
|
21
|
40
|
0.37
|
0.05
|
FZLQ-M-65
|
65
|
35
|
50
|
0.37
|
0.05
|
FZLQ-M-80
|
80
|
54
|
50
|
0.37
|
0.05
|
FZLQ-M-100
|
100
|
84
|
50
|
0.55
|
0.05
|
FZLQ-M-125
|
125
|
113
|
65
|
0.55
|
0.09
|
FZLQ-M-150
|
150
|
190
|
65
|
0.55
|
0.09
|
FZLQ-M-200
|
200
|
340
|
80
|
0.75
|
0.12
|
FZLQ-M-250
|
250
|
530
|
80
|
0.75
|
0.12x2
|
FZLQ-M-300
|
300
|
763
|
80
|
0.75
|
0.12x2
|
FZLQ-M-400
|
400
|
1356
|
100
|
1.1
|
0.12x2
|
FZLQ-M-500
|
500
|
2120
|
150
|
1.1
|
0.18x2
|
FZLQ-M-600
|
600
|
3052
|
150
|
1.5
|
0.18x2
|
FZLQ-M-700
|
700
|
4154
|
150
|
1.5
|
0.18x2
|
FZLQ-M-800
|
800
|
5426
|
200
|
1.5
|
0.25x2
|
FZLQ-M-900
|
900
|
6867
|
200
|
2.2
|
0.25x2
|
FZLQ-M-1000
|
000
|
8478
|
200
|
2.2
|
0.25x2
|
FZLQ-M-1200
|
1200
|
12200
|
200
|
2.2
|
0.25x2
|
技术参数表
|
有效过滤面积㎡
|
进水口通流面积的3-5倍
|
差压设定范围
|
0.01-0.16MPa
|
反冲洗时间设定范围
|
2-4分钟
|
压力损失
|
0.01-0.03MPA
|
驱动转数
|
1-3r/min
|
工作压力
|
1.0-6.4Mpa
|
浊水悬浮物含量
|
一般应小于500mg/L(含量高则反冲洗周期短)
|
过滤精度
|
0.01mm--8mm任选,特殊过滤精度可按要求制造
|
过滤后清洁水悬浮物含量
|
与过滤精度大小,浊水悬浮物颗粒有关
(轧钢浊水循环如选0.2mm过滤精度,出口悬浮物含量为35-45mg/L)
|
反冲洗周期
|
1-72小时,默认6小时
与浊水悬浮物含量和过滤精度有关,含量高、间隙小则周期短,反之则长
|
反冲洗用水量
|
低于过滤水流量的5%
|
反冲洗所需压力
|
不低于0.2MPa
|
工作方式
|
自动、手动(可任意切换)
|
|
规格型号
|
接管通径
|
排污口通径
|
过滤精度
|
材质
|
DLS—50
|
DN50
|
DN50
|
0.01~8mm
|
筒体:碳钢
滤网:不锈钢
|
DLS—65
|
DN65
|
DN50
|
DLS—80
|
DN80
|
DN50
|
DLS—100
|
DN100
|
DN50
|
DLS—125
|
DN125
|
DN65
|
DLS—150
|
DN150
|
DN65
|
DLS—200
|
DN200
|
DN80
|
DLS—250
|
DN250
|
DN80
|
DLS—300
|
DN300
|
DN100
|
DLS—400
|
DN400
|
DN125
|
DLS—500
|
DN500
|
DN125
|
DLS—600
|
DN600
|
DN125
|
DLS—700
|
DN700
|
DN150
|
DLS—800
|
DN800
|
DN150
|
DLS—900
|
DN900
|
DN150
|
DLS-1000
|
DN1000
|
DN200
|
DLS-1200
|
DN1200
|
DN200
|
|
|
ZLSG系列参数表
|
参数
型号
|
设计流量
m3/h
|
进出口径
mm
|
排污口径
mm
|
减 速 机
|
减速机输出转速rpm
|
过滤精度
|
功率kW
|
型 号
|
ZLSG-50G
|
21
|
50
|
40
|
0.37
|
NMRV
|
14
|
0.1-6mm
|
0.25
|
BLED-9085A
|
2
|
ZLSG-65G
|
36
|
65
|
50
|
0.37
|
NMRV
|
14
|
0.25
|
BLED-9085A
|
2
|
ZLSG-80G
|
65
|
80
|
50
|
0.37
|
XLED-32
|
2
|
ZLSG-100G
|
85
|
100
|
50
|
0.37
|
XLED-32
|
2
|
ZLSG-125G
|
113
|
125
|
65
|
0.37
|
XLED-32
|
2
|
ZLSG-150G
|
191
|
150
|
65
|
0.37
|
XLED-32
|
2
|
ZLSG-200G
|
320
|
200
|
80
|
0.37
|
XLED-32
|
2
|
ZLSG-250G
|
530
|
250
|
80
|
0.55
|
XLED-42
|
2
|
ZLSG-300G
|
763
|
300
|
80
|
0.55
|
XLED-42
|
2
|
ZLSG-350G
|
1200
|
350
|
125
|
0.75
|
XLED-53
|
1.5
|
ZLSG-400G
|
1300
|
400
|
100
|
0.75
|
XLED-53
|
1.5
|
ZLSG-450G
|
1500
|
450
|
100
|
0.75
|
XLED-63
|
1.0
|
ZLSG-500G
|
2120
|
500
|
125
|
0.75
|
XLED-63
|
1.0
|
ZLSG-600G
|
3055
|
600
|
150
|
1.1
|
XLED-63
|
1.0
|
ZLSG-700G
|
3890
|
700
|
150
|
1.1
|
XLED-63
|
1.0
|
|
|
|
|
